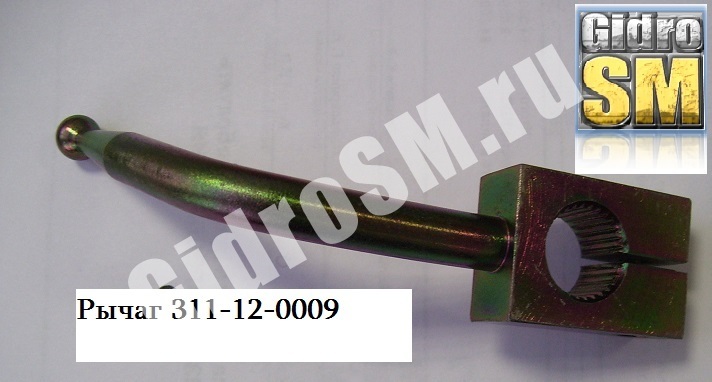

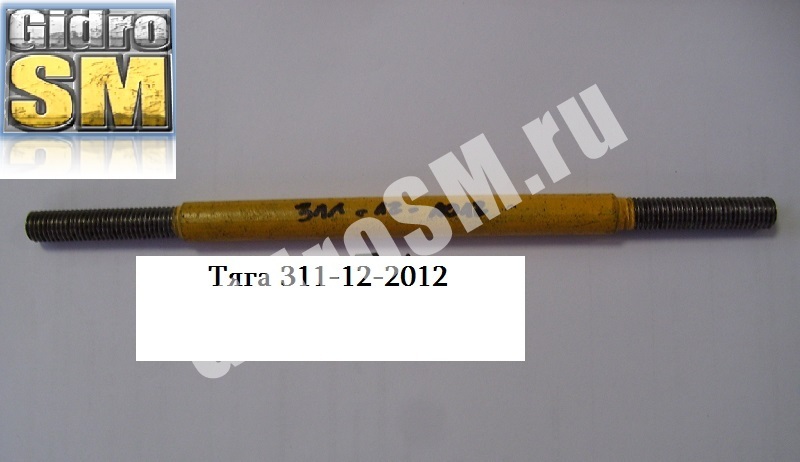

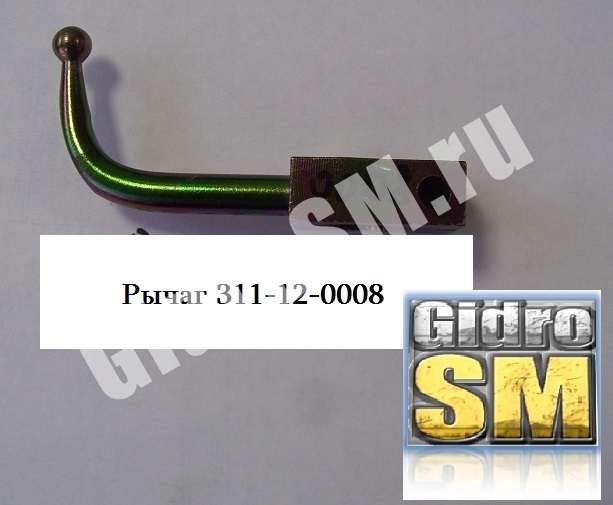

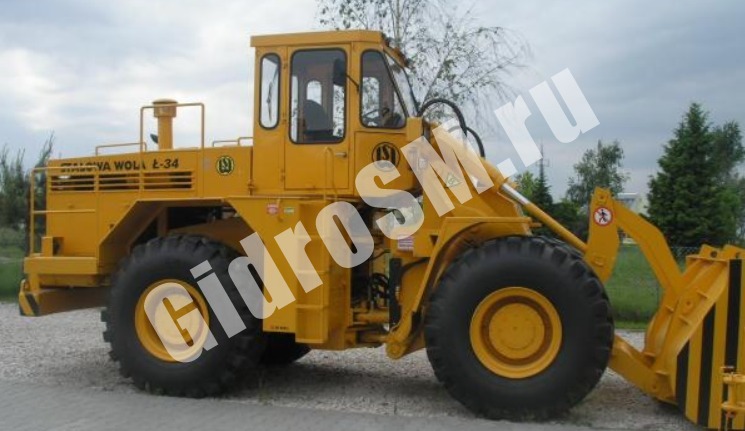

Каталог запчастей L-34 шарнирный погрузчик
В данном разделе Вы сможете изучить каталог запчастей для фронтального погрузчика L-34.
Двигатель
|
Характеристики |
|
|
Марка |
WSK Mielec SW680/59/8 |
|
Тип |
дизель, четырехтактный, с турбонаддувом, и непосредственным впрыском топлива |
|
Мощность |
220 л.с. (162 кВт) |
|
Максимальный крутящий момент при 2200 об/мин |
790 Нм |
|
Количество цилиндров |
6, рядное |
|
Диаметр цилиндра и ход поршня |
127×146 мм |
|
Объем |
11,10дм3 |
Гидротрансформатор: одноступенчатый, однофазный, динамическое число 3,0.
Коробка передач: механическая с промежуточным валом, переключаемая под нагрузкой, четырехскоростная — четыре передачи вперед и четыре — назад.
|
Передача |
вперед, км/ч |
назад, км/ч |
|
I |
7,0 |
7,0 |
|
II |
14,0 |
14,0 |
|
III |
24,0 |
24, |
|
IV |
39,0 |
39,0 |
Дифференциал: обычного типа, конический.
Ведущие мосты: передний/задний.
Рама шарнирного типа состоящая, две половины. Система механическо-гидравлическая.
Радиус поворота 6,22 м.
Тормозная система: Фронтальный погрузчик L-34 оборудован рабочей (главной) и стояночной тормозными системами. Рабочий тормоз имеет пневмогидравлический привод и тормозные механизмы сухого трения в каждом колесе, отдельно на каждый из ведущих мостов. Стояночный тормоз из одного диска, на валу привода переднего моста.

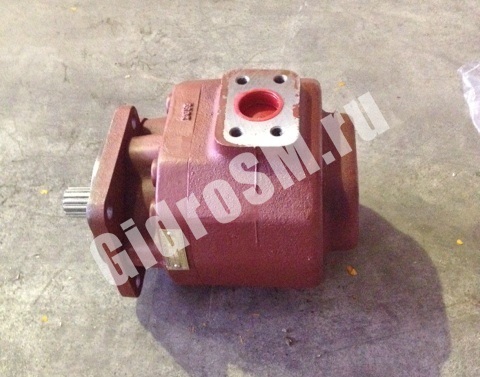

Гидравлика рабочей системы: Насосы шестеренчатые с приводом от двигателя через редукторы гидротрансформатора.
производительность насоса системы поворота — 194 л/мин при 2100 об/мин и давлению 15 МПа, а насоса рабочей гидросистемы — 289 л/мин при 2100 об/мин и давлению 10 МПа.
Главный распределитель: трехсекционный, с предохранительным клапаном. Предохранительный клапан срабатывает при 15 МПа.
Гидроцилиндры: двухстороннего действия.
|
Временные характеристики, сек |
|
|
Время подъема стрелы |
6,5 |
|
Время опускания стрелы |
5,0 |
|
Время разгрузки ковша |
2,5 |
|
Диаметр цилиндра и ход штока, мм |
|
|
Гидравлический цилиндр стрелы |
160×860 |
|
Гидравлический цилиндр ковша (2) |
160×470 |
|
Гидравлический цилиндр поворота (2) |
110×442 |
|
Емкостные данные, л |
|
|
Система охлаждения двигателя |
80 |
|
Система смазки двигателя |
32 |
|
Коробка передач |
50 |
|
Картеры главных передач и колесных редукторов переднего и заднего мостов |
по 40 |
|
Масляный бак рабочей гидросистемы и гидросистемы поворота |
255 |
|
Топливный бак |
480 |
Контрольно-измерительные приборы
Указатели: температуры охлаждающей жидкости двигателя, давления масла в двигателе, уровня топлива, температуры масла в гидротрансформаторе, тахометр, спидометр, вольтметр и манометр.
Предупредительно-контрольные лампочки: превышения температур масла в гидротрансформаторе и охлаждающей жидкости в двигателе; низкого давления масла в двигателе; засорения масляных фильтров коробки передач, рабочей гидросистемы; низкого давления воздуха в тормозной системе; включения стояночного тормоза; засорения воздушного фильтра.
Смотровые окошка для контроля уровней масла: в баке гидросистемы и в коробке передач.
Размеры погрузчика L-34
|
Ковш (SAE) |
G.P. |
CZ-11 |
CZ-9 |
CZ8-CZ8A |
CZ-5 |
CZ-12 |
CZ-14 |
|
Емкость ковша, нормальная |
3,4м3 |
3,4м3 |
5,6м3 |
2,7м3 |
2,14м3 |
5,7м3 |
2,7м3 |
|
Емкость ковша, геометрическая |
3,02м3 |
3,02м3 |
5,22м3 |
2,45м3 |
1,54м3 |
4,58м3 |
2,03м3 |
|
Ширина ковша |
2,8м |
2,8м |
3,15м |
2,8м |
3,0м |
3,51м |
2,84м |
|
Максимальная высота разгрузки при угле наклона ковша 450 |
3,1м |
3,1м |
3,8м |
3,05м |
3,0м |
2,92м |
3,05м |
|
Максимальная дальность разгрузки при угле наклона ковша 450 |
1,07м |
1,07м |
2,0м |
1,12м |
1,85м |
1,25м |
1,11м |
|
Полная длина (ковш в транспортном положении) |
7,80м |
7,80м |
8,33м |
7,87м |
7,92м |
7,98м |
7,81м |
|
Полная длина (ковш на земле) |
7,82м |
7,82м |
8,21м |
7,92м |
7,84м |
8,07м |
7,89м |
|
Радиус поворота |
6,22м |
6,22м |
6,72м |
6,23м |
7,3м |
6,58м |
6,32м |
|
Вырывное усилие |
140кН |
140кН |
— |
140кН |
86кН |
140кН |
140кН |
|
Опрокидывающее усилие: -колеса в прямом положении -колеса повернуты на max угол 400 |
16970кгс 14000кгс |
16970кгс 14000кгс |
13300кгс 11000кгс |
16970кгс 14000кгс |
14500кгс 12000кгс |
13500кгс 11000кгс |
13900кгс 11000кгс |
|
Масса ковша |
1090кг |
1250кг |
2400кг |
1100кг |
2000кг |
1780кг |
1050кг |
|
Грузоподъемность |
7000кг |
7000кг |
5600кг |
17000кг |
6000кг |
5700кг |
5400кг |
|
Масса эксплуатационная |
19700кг |
19860кг |
21010кг |
19710кг |
20610кг |
20390кг |
19660кг |
Применяемое рабочее оборудование
|
|
Стандартный ковш GP для погрузки сыпучих материалов, срыва битумных и других упрочненных покрытий. Вариант CZ-11 (с приваренными крючьями) для срыва изношенных уплотненных покрытий. |
|
|
Ковш CZ-8А с зубьями — для погрузки камней и работы в каменных карьерах. |
|
|
Ковш CZ-8 для погрузки камней, для работы в каменных карьерах. |
|
|
Ковш высокой разгрузки CZ-9 для сельскохозяйственной продукции. |
|
|
Ковш CZ-12 для погрузки легких материалов. |
|
|
Двухчелюстной ковш CZ-5 универсального назначения: погрузка материалов, бульдозерные работы и др. |
|
|
Гидравлический челюстной захват CH-3 — загрузка, разгрузка деревьев, труб. Грузоподъемность-5500 кг, min диаметр захвата 230мм, max диаметр захвата 1800мм, ширина 1810мм. |
|
|
Вилы W-2 корчевка и перевозка плит, погрузка и разгрузка. Грузоподъемность 5000кг, max ширина 2400мм. |
|
|
Ковш CZ-14 для погрузки камней; работает с быстроразъемным соединением. |
